1. Threat Modeling là gì?

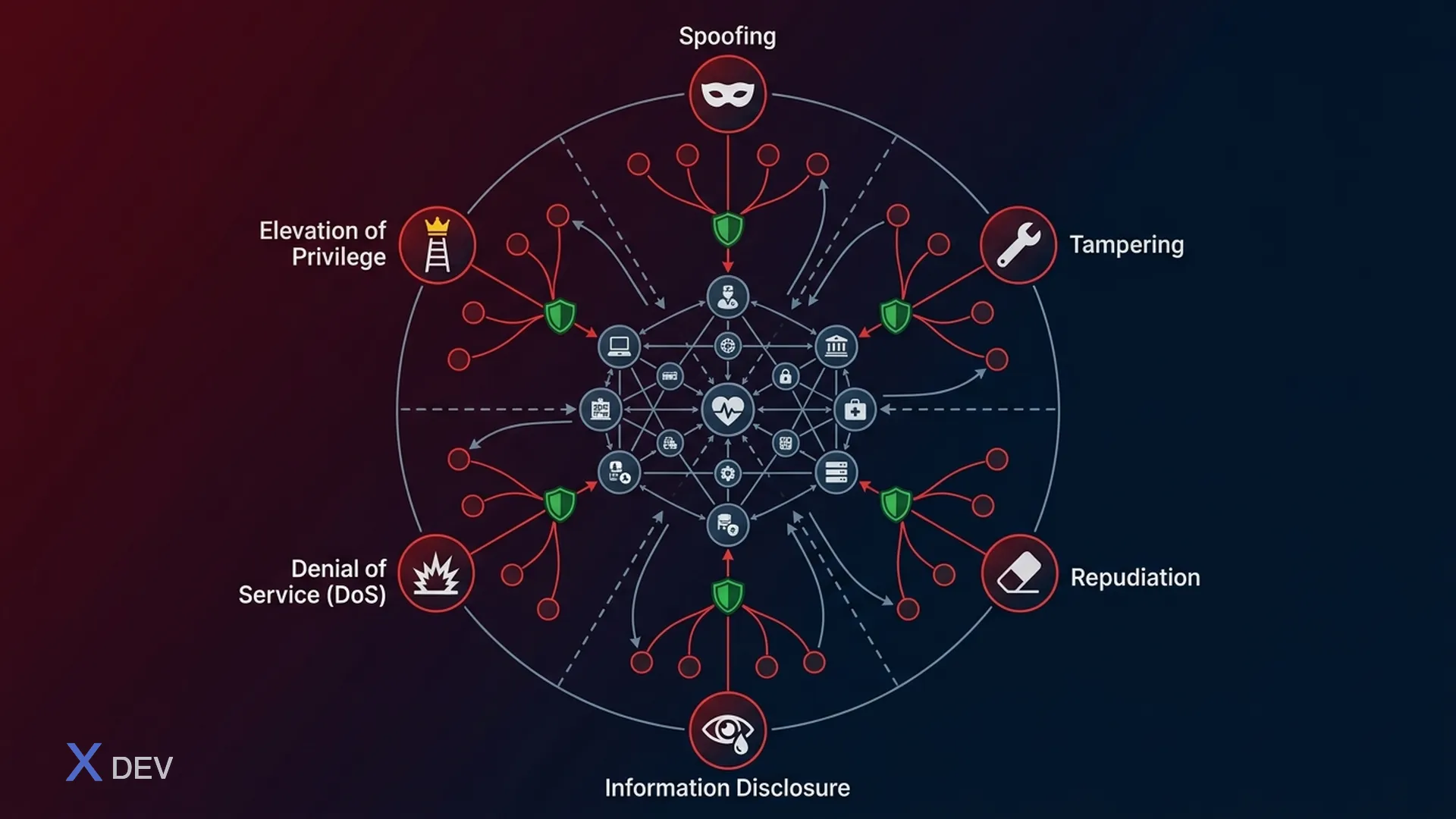

Threat Modeling STRIDE cho hệ thống y tế Microservices

Threat Modeling là quá trình có hệ thống để xác định, đánh giá, và ưu tiên các mối đe dọa bảo mật tiềm ẩn đối với hệ thống. Trong y tế, threat modeling đặc biệt quan trọng vì hậu quả của một cuộc tấn công không chỉ là mất dữ liệu — mà có thể ảnh hưởng đến tính mạng bệnh nhân.

1.1. Quy trình Threat Modeling

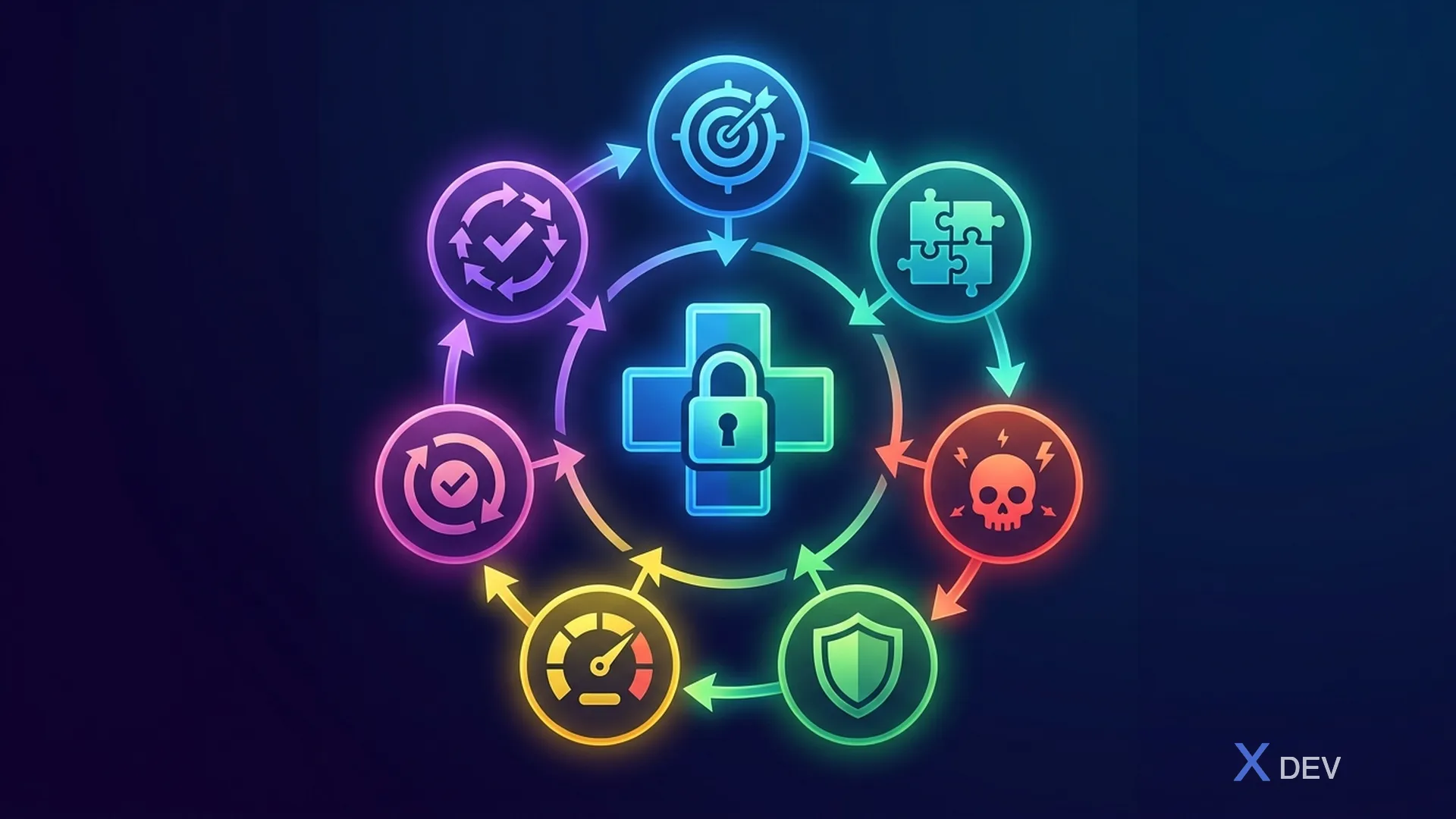

Quy trình Threat Modeling 6 bước — từ Define Scope đến Validate & Iterate

1.2. Khi nào cần Threat Modeling?

Thiết kế hệ thống mới (HIS, EMR, LIS)
Thêm microservice mới vào hệ thống hiện tại
Thay đổi kiến trúc (ví dụ: chuyển từ monolith sang microservices)
Tích hợp hệ thống bên ngoài (lab instruments, insurance APIs)
Review định kỳ (6 tháng hoặc sau mỗi major release)

2. STRIDE Threat Model

2.1. Overview STRIDE

STRIDE là framework phân loại threats do Microsoft phát triển:

Letter	Threat	Property Violated	Ví dụ trong Y Tế
S	Spoofing	Authentication	Giả mạo bác sĩ để truy cập hồ sơ bệnh nhân
T	Tampering	Integrity	Sửa đổi kết quả xét nghiệm trong database
R	Repudiation	Non-repudiation	Bác sĩ phủ nhận đã kê đơn thuốc sai
I	Information Disclosure	Confidentiality	Rò rỉ danh sách bệnh nhân HIV
D	Denial of Service	Availability	Tấn công DDoS khiến hệ thống cấp cứu ngừng hoạt động
E	Elevation of Privilege	Authorization	Y tá truy cập được chức năng admin

2.2. STRIDE Analysis cho Healthcare Microservices

S - Spoofing (Giả mạo danh tính)

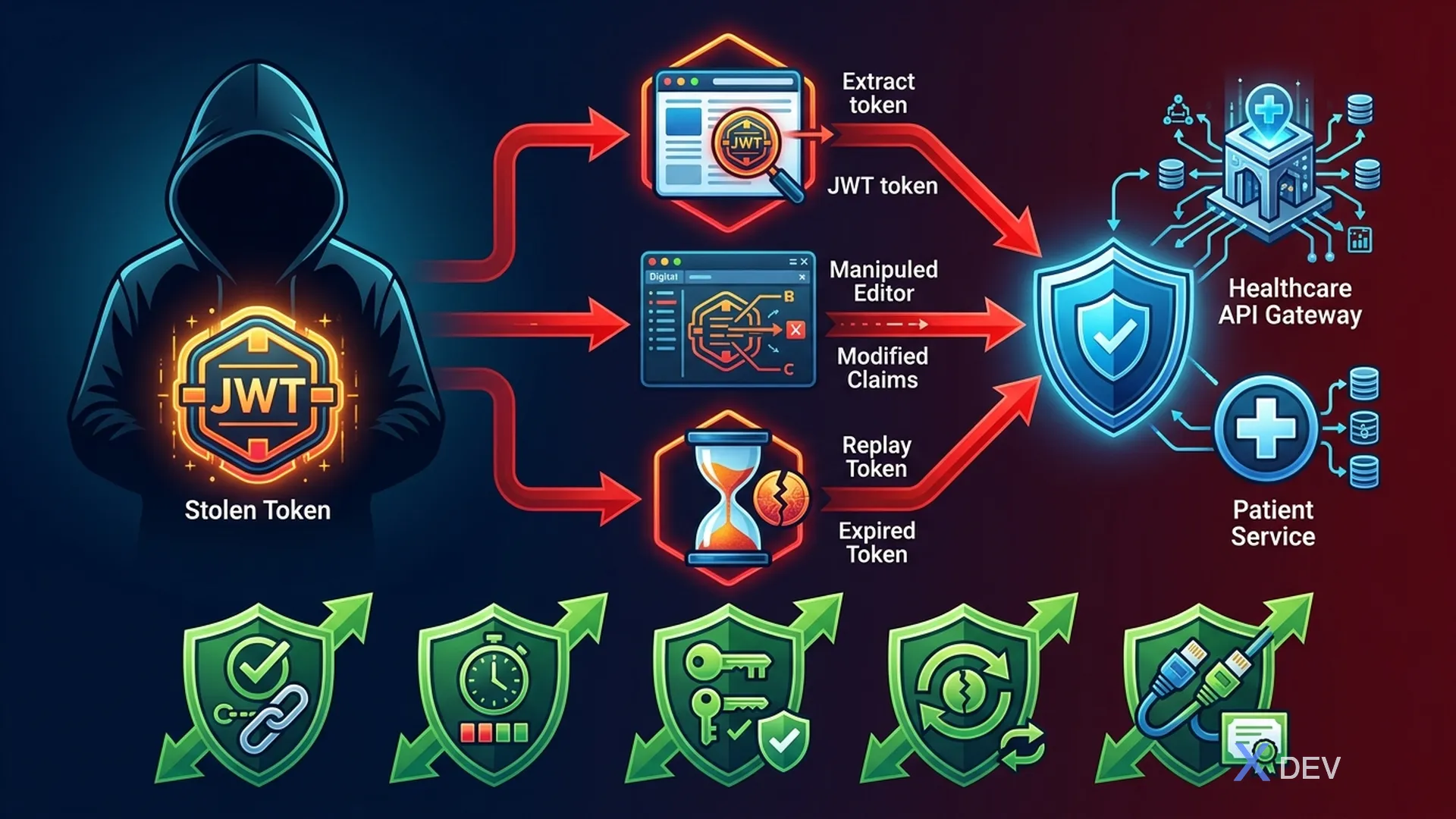

Spoofing Attack — giả mạo JWT token để truy cập Patient API và các biện pháp phòng chống

Threat: Attacker giả mạo JWT token để truy cập Patient API

Attack Vector:

Steal JWT từ browser localStorage
Forge JWT với modified claims (role: "admin")
Replay expired token

Affected Components: API Gateway, Patient Service, Clinical Service

Mitigations:

M1: Keycloak OIDC token validation — quarkus-oidc auto-verifies signature
M2: Short-lived access tokens (5 min) — giảm token theft window
M3: DPoP (Proof-of-Possession) — token bound to client certificate
M4: Refresh token rotation — one-time use refresh tokens
M5: mTLS between services — service identity verification

T - Tampering (Giả mạo dữ liệu)

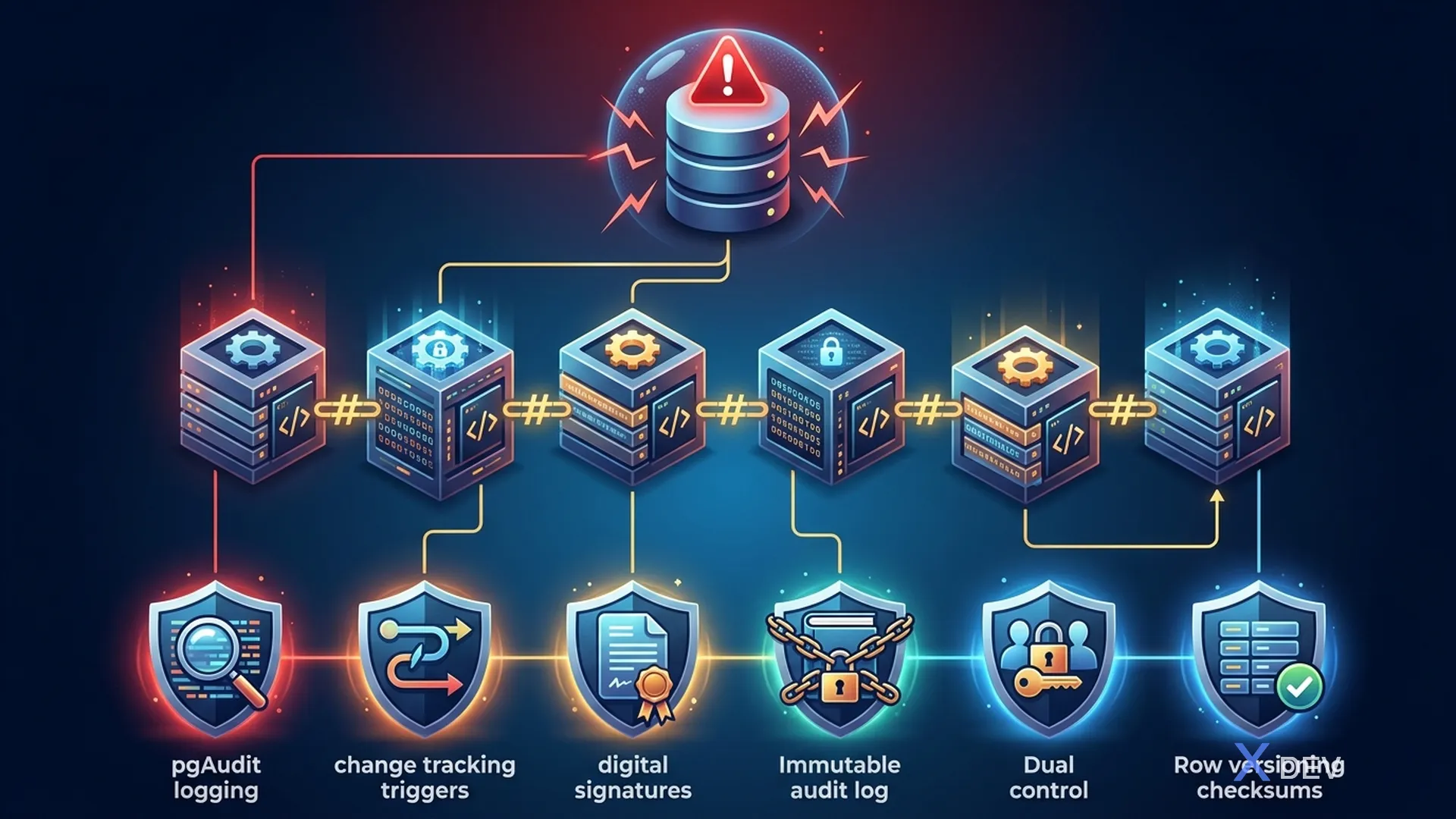

Tampering Attack — insider sửa đổi kết quả xét nghiệm và các biện pháp bảo vệ tính toàn vẹn dữ liệu

Threat: Insider sửa đổi kết quả xét nghiệm trong lab_db

Attack Vector:

DBA trực tiếp UPDATE lab_results table
Khai thác SQL injection để sửa dữ liệu
Intercept và modify API response

Mitigations:

M1: pgAudit logging (log all DML)
M2: Database triggers cho change tracking
M3: Digital signatures cho lab results
M4: Immutable audit log (append-only)
M5: Dual control cho critical changes
M6: Row versioning with checksums

-- Integrity protection: Row versioning with checksum
CREATE TABLE lab_results (
    id UUID PRIMARY KEY DEFAULT gen_random_uuid(),
    patient_id UUID NOT NULL,
    test_code VARCHAR(20) NOT NULL,
    result_value NUMERIC,
    result_unit VARCHAR(20),
    status VARCHAR(20) DEFAULT 'PRELIMINARY',
    performed_by UUID NOT NULL,
    verified_by UUID,
    -- Integrity fields
    version INTEGER NOT NULL DEFAULT 1,
    data_checksum TEXT NOT NULL,  -- HMAC-SHA256 of all data fields
    previous_checksum TEXT,      -- Chain integrity
    created_at TIMESTAMPTZ DEFAULT NOW(),
    updated_at TIMESTAMPTZ DEFAULT NOW()
);

-- Trigger to enforce integrity
CREATE OR REPLACE FUNCTION verify_lab_result_integrity()
RETURNS TRIGGER AS $$
BEGIN
    -- Verify previous record wasn't tampered
    IF TG_OP = 'UPDATE' THEN
        IF OLD.data_checksum != NEW.previous_checksum THEN
            RAISE EXCEPTION 'Integrity violation: checksum chain broken';
        END IF;
        NEW.version := OLD.version + 1;
    END IF;

    -- Calculate new checksum
    NEW.data_checksum := encode(
        hmac(
            concat(NEW.patient_id::text, NEW.test_code,
                   NEW.result_value::text, NEW.result_unit,
                   NEW.version::text),
            current_setting('app.hmac_key'),
            'sha256'
        ),
        'hex'
    );

    RETURN NEW;
END;
$$ LANGUAGE plpgsql;

I - Information Disclosure (Rò rỉ thông tin)

Threat: PHI bị lộ qua error messages, logs, hoặc API responses
───────────────────────────────────────────────────────────
Attack Vector:
  1. Verbose error messages expose database schema
  2. Application logs contain patient names, SSN
  3. API returns more data than necessary
  4. Debug endpoints left enabled in production

Mitigations trong Quarkus:

// ❌ BAD: Verbose error response exposes internals
@ServerExceptionMapper
public Response handleException(Exception e) {
    return Response.serverError()
        .entity(Map.of("error", e.getMessage(), // May contain SQL, PHI
                       "stackTrace", Arrays.toString(e.getStackTrace())))
        .build();
}

// ✅ GOOD: Generic error response with correlation ID
@ServerExceptionMapper
public Response handleException(Exception e) {
    String correlationId = UUID.randomUUID().toString();
    log.error("Internal error [correlationId={}]", correlationId, e);

    return Response.serverError()
        .entity(Map.of(
            "error", "An internal error occurred",
            "correlationId", correlationId,
            "timestamp", Instant.now().toString()))
        .build();
}

// ❌ BAD: API returns all patient fields
@GET
@Path("/{id}")
public Patient getPatient(@PathParam("id") UUID id) {
    return patientRepository.findById(id); // Returns SSN, full address, etc.
}

// ✅ GOOD: DTO with minimal necessary fields
@GET
@Path("/{id}")
public PatientSummaryDTO getPatient(@PathParam("id") UUID id) {
    Patient patient = patientRepository.findById(id);
    return PatientSummaryDTO.from(patient); // Only name, DOB, MRN
}

D - Denial of Service

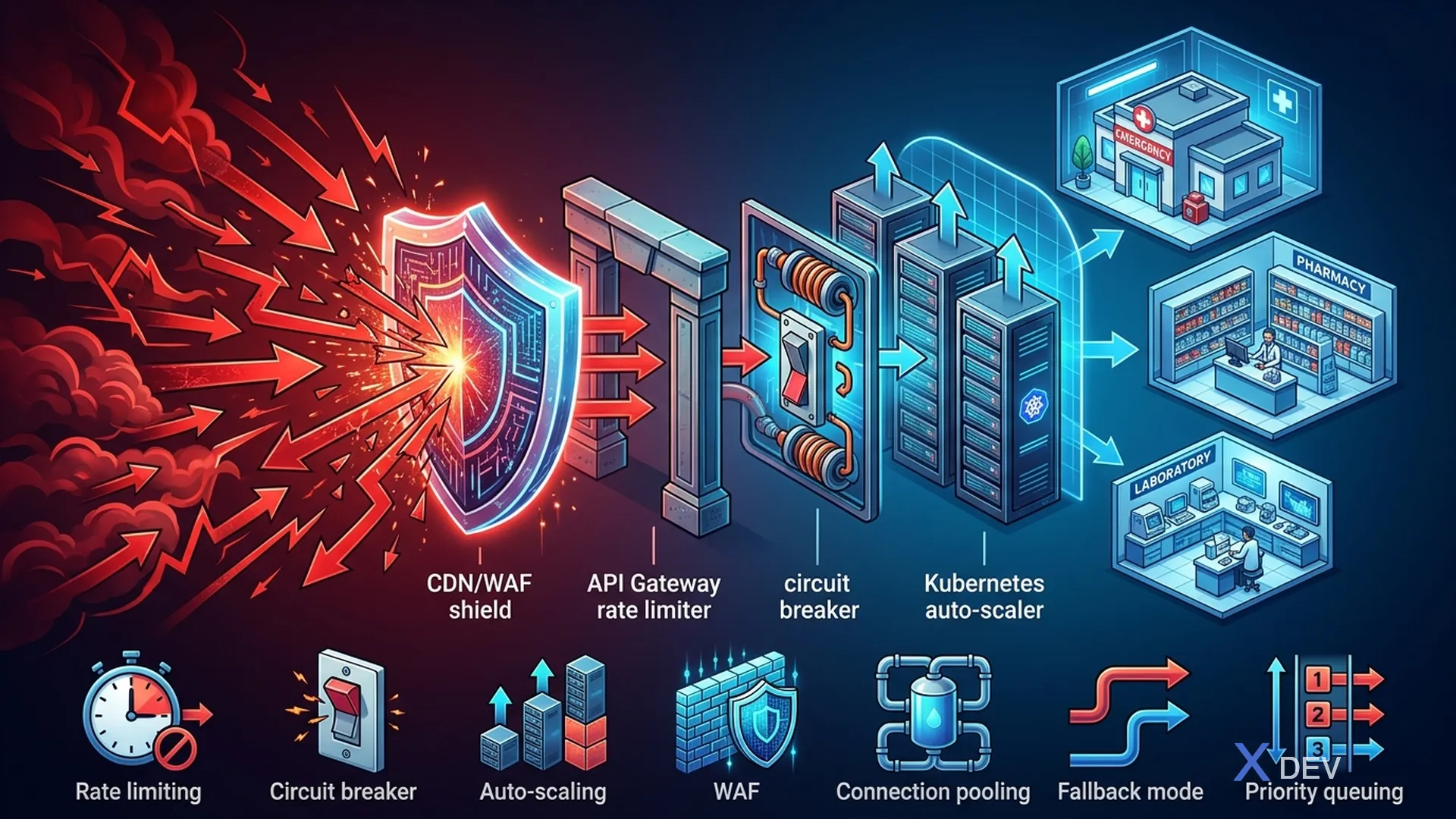

DoS mitigation — 7 lớp bảo vệ chống DDoS cho hệ thống y tế

Threat: Tấn công DDoS khiến hệ thống cấp cứu ngừng hoạt động

Impact trong Y Tế:

Không thể tra cứu dị ứng thuốc → kê đơn sai → nguy hiểm
Không truy cập được lab results → chẩn đoán chậm
Hệ thống đặt lịch down → bệnh nhân không thể đến khám

Mitigations:

M1: Rate limiting at API Gateway
M2: Circuit breaker (Quarkus Fault Tolerance)
M3: Auto-scaling Kubernetes pods
M4: CDN/WAF (Cloudflare, AWS Shield)
M5: Database connection pooling
M6: Fallback mode / offline capability
M7: Priority queuing for ER requests

E - Elevation of Privilege

Threat: Y tá nâng quyền lên doctor role để kê đơn thuốc
───────────────────────────────────────────────────────────
Attack Vector:
  1. Exploit IDOR (Insecure Direct Object Reference)
  2. Modify JWT claims locally
  3. Access admin API endpoints without authorization
  4. Exploit broken function-level authorization

Mitigations trong Keycloak + Quarkus:

// Fine-grained authorization check
@Path("/api/v1/prescriptions")
@Authenticated
public class PrescriptionResource {

    @Inject
    SecurityIdentity identity;

    @Inject
    AuthorizationService authzService;

    @POST
    public Response createPrescription(PrescriptionRequest request) {
        // Check 1: Role-based - only doctors can prescribe
        if (!identity.hasRole("doctor")) {
            throw new ForbiddenException("Only doctors can create prescriptions");
        }

        // Check 2: Attribute-based - doctor must be assigned to patient
        boolean isAssigned = authzService.isDoctorAssignedToPatient(
            identity.getPrincipal().getName(),
            request.patientId()
        );
        if (!isAssigned) {
            auditService.logUnauthorizedAccess(identity, "PRESCRIPTION_CREATE",
                request.patientId());
            throw new ForbiddenException("Not assigned to this patient");
        }

        // Check 3: Department-based - only prescribe within specialty
        String doctorDepartment = identity.getAttribute("department");
        if (!authzService.canPrescribeForDepartment(doctorDepartment,
                request.medicationCategory())) {
            throw new ForbiddenException("Cannot prescribe outside specialty");
        }

        return prescriptionService.create(request);
    }
}

3. DREAD Scoring

3.1. DREAD Factors

Factor	Description	1 (Low)	5 (Medium)	10 (High)
Damage	Mức độ thiệt hại	Data exposure nhỏ	Significant data loss	Complete system compromise
Reproducibility	Dễ dàng tái hiện	Khó, cần nhiều điều kiện	Cần authentication	Dễ dàng reproduce
Exploitability	Dễ dàng khai thác	Cần expertise cao	Cần tools	Script kiddie level
Affected Users	Số người bị ảnh hưởng	Một vài users	Một department	Tất cả bệnh nhân
Discoverability	Dễ phát hiện lỗ hổng	Khó tìm	Cần effort	Publicly known

3.2. DREAD Analysis cho Healthcare Threats

Threat	D	R	E	A	D	Total	Priority
SQL Injection in Patient Search	10	8	7	10	8	8.6	CRITICAL
Token theft via XSS	8	7	6	8	7	7.2	HIGH
Insider PHI access	9	9	5	7	4	6.8	HIGH
DDoS on ER system	7	10	8	10	9	8.8	CRITICAL
Unpatched Quarkus CVE	8	6	7	10	8	7.8	HIGH
Backup data theft	10	3	4	10	3	6.0	MEDIUM

DREAD Score: Total / 5. Score > 7 = Critical, 5-7 = High, 3-5 = Medium, < 3 = Low

4. OWASP Top 10 trong Healthcare Context

4.1. Mapping OWASP Top 10 cho Healthcare Microservices

#	OWASP Vulnerability	Healthcare Impact	Quarkus/PostgreSQL/Keycloak Mitigation
A01	Broken Access Control	Y tá xem hồ sơ tâm thần bệnh nhân	Keycloak RBAC + PostgreSQL RLS
A02	Cryptographic Failures	PHI stored/transmitted unencrypted	pgcrypto + TLS 1.3 + Vault KMS
A03	Injection	SQL injection expose patient data	Hibernate ORM parameterized queries
A04	Insecure Design	No consent management	FHIR Consent resource + audit
A05	Security Misconfiguration	Keycloak default admin credentials	Hardened configuration, no defaults
A06	Vulnerable Components	Log4Shell in healthcare app	Quarkus BOM, Dependabot, SBOM
A07	Auth Failures	Weak passwords for doctor accounts	Keycloak password policies + MFA
A08	Software/Data Integrity	Tampered lab results	Digital signatures, pgAudit
A09	Logging Failures	No audit trail for PHI access	OpenTelemetry + ELK + pgAudit
A10	SSRF	Internal service access via FHIR proxy	URL allowlisting, network policies

5. Attack Trees cho Healthcare

5.1. Attack Tree: Steal Patient Medical Records

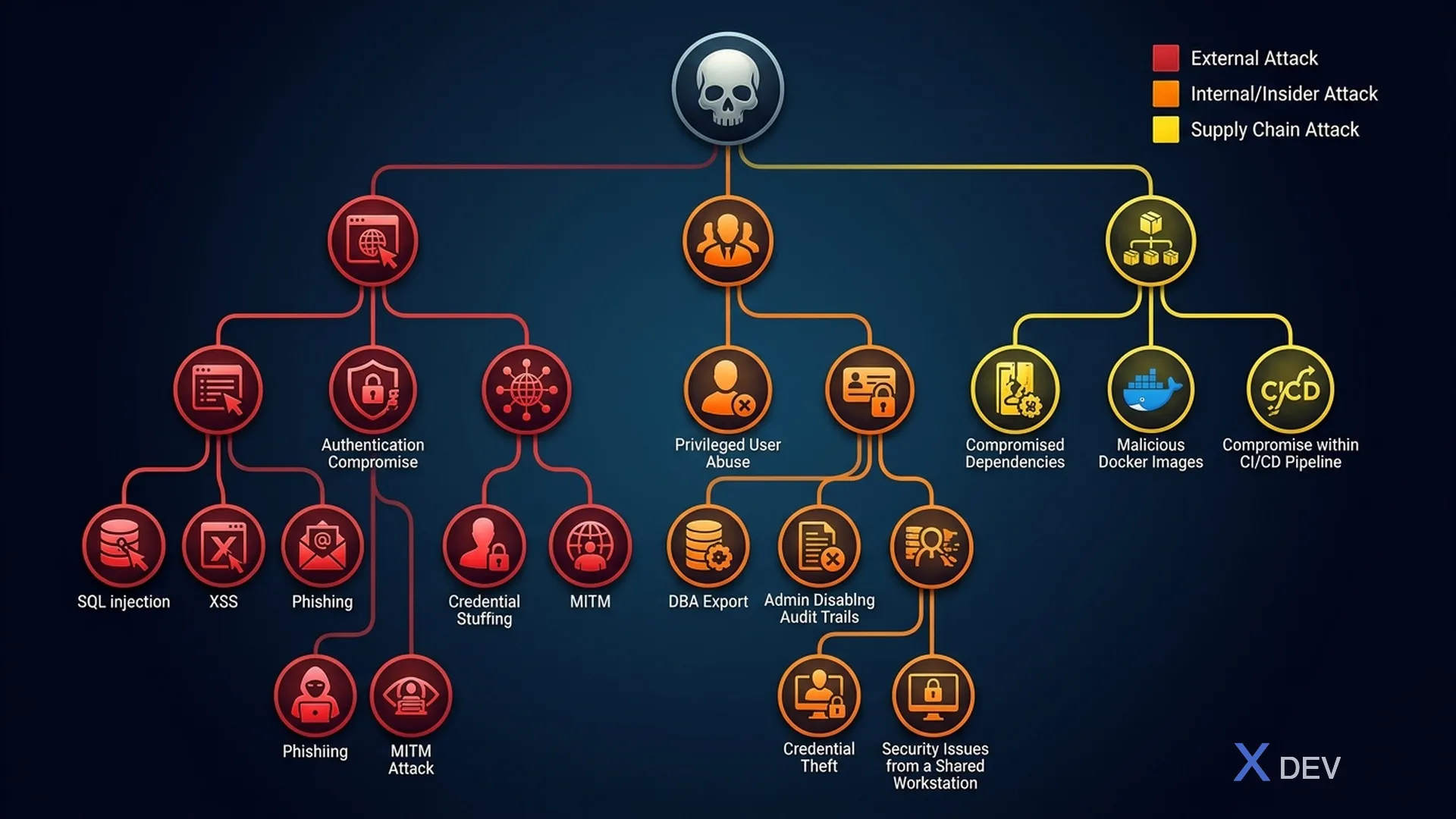

Attack Tree — các vector tấn công đánh cắp hồ sơ bệnh nhân với DREAD scoring

Goal: Steal Patient Medical Records

Attack Path	DREAD	Priority
1.1.1 SQL Injection	8.6	CRITICAL
1.1.2 XSS to steal session	7.2	HIGH
1.1.3 IDOR to access other patients	7.0	HIGH
1.2.1 Credential stuffing	5.4	MEDIUM
1.2.2 Phishing doctor credentials	6.8	HIGH
1.2.3 Brute force Keycloak	3.2	LOW
1.3.1 MITM on API calls	4.6	MEDIUM
1.3.2 DNS spoofing	4.2	MEDIUM
2.1.1 DBA exports database	6.8	HIGH
2.1.2 Admin disables audit	5.6	MEDIUM
2.1.3 Doctor accesses non-patient	6.0	MEDIUM
2.2.1 Shared workstation session	6.2	MEDIUM
2.2.2 Post-it password	5.0	MEDIUM
3.1 Compromised dependency	7.8	HIGH
3.2 Malicious Docker image	6.4	HIGH
3.3 Compromised CI/CD pipeline	7.0	HIGH

6. Từ Threat Model đến Security Requirements

6.1. Generating Security Requirements

Threat	STRIDE	Requirement ID	Security Requirement	Implementation
Token theft	S	SEC-001	Access tokens MUST expire within 5 minutes	Keycloak realm settings
SQL injection	T, I	SEC-002	All database queries MUST use parameterized statements	Hibernate ORM
PHI in logs	I	SEC-003	Application logs MUST NOT contain any of 18 HIPAA identifiers	Log sanitization filter
No audit trail	R	SEC-004	All PHI access MUST be logged with user ID, timestamp, resource	pgAudit + OpenTelemetry
DDoS	D	SEC-005	API endpoints MUST have rate limiting (100 req/min/user)	Kong rate-limiting plugin
Privilege escalation	E	SEC-006	Authorization MUST be checked at both Gateway and Service level	Keycloak + @RolesAllowed
Unencrypted PHI	I	SEC-007	PHI at-rest MUST be encrypted with AES-256	pgcrypto column encryption
No MFA	S	SEC-008	Clinical users MUST use MFA for external access	Keycloak conditional MFA

6.2. Security Requirements Traceability Matrix

Requirement → Implementation → Test → Compliance Mapping

SEC-001 → quarkus.oidc.token.age=300
        → Integration test: verify expired token rejected
        → HIPAA §164.312(d) - Authentication

SEC-002 → @NamedQuery with :params
        → SAST scan (Snyk, SonarQube)
        → OWASP A03 - Injection

SEC-003 → PhiLogFilter.java
        → Unit test: verify PHI patterns masked
        → HIPAA §164.312(b) - Audit Controls

SEC-004 → pgAudit + AuditInterceptor.java
        → Integration test: verify audit entry created
        → HIPAA §164.312(b) - Audit Controls

7. Threat Modeling Tools và Templates

7.1. Tools

Microsoft Threat Modeling Tool: Free, STRIDE-based, DFD editor
OWASP Threat Dragon: Open-source, web-based
IriusRisk: Enterprise threat modeling platform
draw.io: Data Flow Diagrams (free)

7.2. Threat Model Document Template

# Threat Model: [System/Service Name]
## Version: [1.0] | Date: [2026-04-03] | Author: [Security Team]

### 1. System Description
- Purpose: [What does the system do?]
- Technology Stack: [Quarkus, PostgreSQL, Keycloak]
- Data Classification: [Level 3 - Confidential]

### 2. Architecture Diagram
[Include DFD with trust boundaries]

### 3. Assets
[List sensitive data and components]

### 4. Threat Enumeration (STRIDE)
[Table of all identified threats]

### 5. DREAD Scoring
[Risk prioritization]

### 6. Mitigations
[Countermeasures for each threat]

### 7. Security Requirements
[Generated requirements with traceability]

### 8. Action Items
[Prioritized list of security work items]

### 9. Review Schedule
[Next review date and trigger conditions]

8. Tổng kết

Trong bài học này, chúng ta đã:

Hiểu và áp dụng STRIDE để phân loại threats cho healthcare microservices
Sử dụng DREAD scoring để ưu tiên threats
Xây dựng Attack Trees cho healthcare-specific scenarios
Mapping OWASP Top 10 vào context y tế với mitigations cụ thể
Chuyển đổi threats thành Security Requirements có thể implement và test

Bài tập

Thực hiện STRIDE analysis đầy đủ cho Prescription Service (kê đơn thuốc)
Xây dựng Attack Tree cho scenario "Modify Lab Results" với DREAD scoring
Tạo Security Requirements Traceability Matrix cho 10 requirements quan trọng nhất
Sử dụng OWASP Threat Dragon để vẽ Data Flow Diagram cho Patient Service

◀ Bài trước	Bài tiếp theo ▶
Bài 3: Phân loại Dữ liệu Y Tế (PHI/ePHI) và Đánh giá Rủi ro	Bài 5: Thiết kế Keycloak Realm chuẩn Y Tế - Multi-tenancy cho Bệnh viện

Bài 4: Threat Modeling STRIDE/DREAD cho Hệ thống Y tế

1. Threat Modeling là gì?

1.1. Quy trình Threat Modeling

1.2. Khi nào cần Threat Modeling?

2. STRIDE Threat Model

2.1. Overview STRIDE

2.2. STRIDE Analysis cho Healthcare Microservices

S - Spoofing (Giả mạo danh tính)

T - Tampering (Giả mạo dữ liệu)

I - Information Disclosure (Rò rỉ thông tin)

D - Denial of Service

E - Elevation of Privilege

3. DREAD Scoring

3.1. DREAD Factors

3.2. DREAD Analysis cho Healthcare Threats

4. OWASP Top 10 trong Healthcare Context

4.1. Mapping OWASP Top 10 cho Healthcare Microservices

5. Attack Trees cho Healthcare

5.1. Attack Tree: Steal Patient Medical Records

6. Từ Threat Model đến Security Requirements

6.1. Generating Security Requirements

6.2. Security Requirements Traceability Matrix

7. Threat Modeling Tools và Templates

7.1. Tools

7.2. Threat Model Document Template

8. Tổng kết

Bài tập
