Giới thiệu
ATLAS là web application chính của hệ sinh thái OHDSI — giao diện trực quan để khám phá dữ liệu, tạo cohort definitions, chạy phân tích characterization, incidence rates, estimation, và prediction. ATLAS demo public: https://atlas-demo.ohdsi.org
1. Cài đặt ATLAS
1.1 Docker Compose (Full Stack)
# docker-compose.yml — OHDSI Full Stack
services:
# CDM Database
cdm-db:
image: postgres:16-alpine
environment:
POSTGRES_DB: ohdsi
POSTGRES_USER: ohdsi_admin
POSTGRES_PASSWORD: ${CDM_DB_PASS}
volumes:
- cdm-db-data:/var/lib/postgresql/data
- ./init-scripts:/docker-entrypoint-initdb.d
ports:
- "5432:5432"
# WebAPI Database
webapi-db:
image: postgres:16-alpine
environment:
POSTGRES_DB: ohdsi_webapi
POSTGRES_USER: ohdsi
POSTGRES_PASSWORD: ${WEBAPI_DB_PASS}
volumes:
- webapi-db-data:/var/lib/postgresql/data
# WebAPI Backend
webapi:
image: ohdsi/webapi:latest
depends_on:
- webapi-db
ports:
- "8080:8080"
environment:
DATASOURCE_URL: jdbc:postgresql://webapi-db:5432/ohdsi_webapi
DATASOURCE_USERNAME: ohdsi
DATASOURCE_PASSWORD: ${WEBAPI_DB_PASS}
DATASOURCE_OHDSI_SCHEMA: webapi
SPRING_JPA_PROPERTIES_HIBERNATE_DEFAULT_SCHEMA: webapi
FLYWAY_DATASOURCE_URL: jdbc:postgresql://webapi-db:5432/ohdsi_webapi
FLYWAY_DATASOURCE_USERNAME: ohdsi
FLYWAY_DATASOURCE_PASSWORD: ${WEBAPI_DB_PASS}
FLYWAY_SCHEMAS: webapi
FLYWAY_BASELINE_ON_MIGRATE: "true"
SECURITY_PROVIDER: DisabledSecurity
# ATLAS Frontend
atlas:
image: ohdsi/atlas:latest
depends_on:
- webapi
ports:
- "8088:8080"
environment:
WEBAPI_URL: http://localhost:8080/WebAPI/
volumes:
cdm-db-data:
webapi-db-data:
# Khởi chạy full stack
docker compose up -d
# Truy cập ATLAS
open http://localhost:8088/atlas
1.2 Cấu hình ATLAS
// config-local.js — ATLAS configuration
define([], function () {
var configLocal = {};
// WebAPI URL
configLocal.api = {
name: 'OHDSI',
url: 'http://localhost:8080/WebAPI/'
};
// Authentication
configLocal.authProviders = [{
"name": "Local Security",
"url": "user/login/db",
"ajax": true,
"icon": "fa fa-database",
"isUseCredentialsForm": true
}];
// Default CDM source
configLocal.cohortComparisonResultsEnabled = true;
configLocal.userAuthenticationEnabled = false;
return configLocal;
});

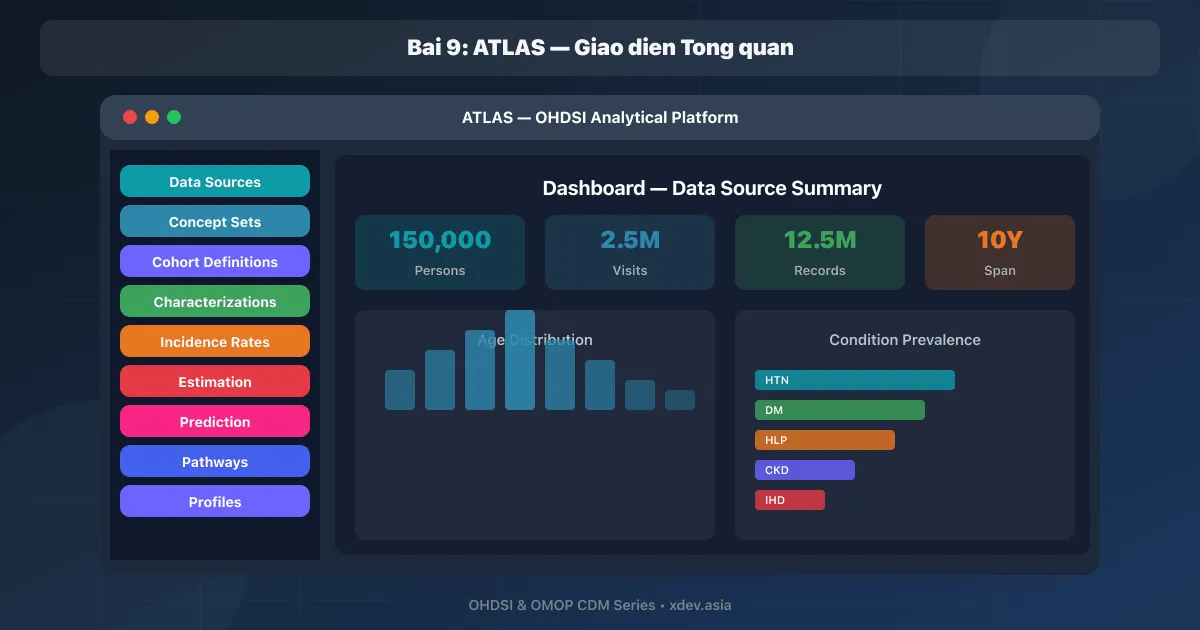

2. Giao diện ATLAS
2.1 Navigation Menu
┌──────────────────────────────────────────────────────────┐
│ ATLAS — OHDSI [Source: ▼] │
│ │
│ ┌──────────────────┐ │
│ │ 🏠 Home │ │
│ │ 📊 Data Sources │ ← Xem thống kê dữ liệu CDM │
│ │ 🔍 Search │ ← Tìm concepts trong vocabulary │
│ │ 📋 Concept Sets │ ← Tập hợp concepts (tái sử dụng) │
│ │ 👥 Cohort Defs │ ← Định nghĩa nhóm bệnh nhân │
│ │ 📈 Characterize │ ← Mô tả đặc điểm cohort │
│ │ 📉 Incidence │ ← Tỷ lệ mới mắc │
│ │ 🎯 Estimation │ ← So sánh hiệu quả điều trị │
│ │ 🔮 Prediction │ ← Dự đoán kết quả bệnh nhân │
│ │ 🛤️ Pathways │ ← Lộ trình điều trị │
│ │ ⚙️ Configuration │ ← Cài đặt │
│ └──────────────────┘ │
└──────────────────────────────────────────────────────────┘
2.2 Data Sources
ATLAS → Data Sources → Chọn CDM Source
Dashboard hiển thị:
┌──────────────────────────────────────────────────────┐
│ Data Source: Hospital XYZ Vietnam │
│ │
│ Summary: │
│ ├── Persons: 50,000 │
│ ├── Observation Period: 2018 - 2024 │
│ ├── Conditions: 1,200,000 records │
│ ├── Drug Exposures: 800,000 records │
│ ├── Measurements: 2,500,000 records │
│ └── Visits: 350,000 records │
│ │
│ Reports (từ ACHILLES): │
│ ├── Person: Age/Gender distribution │
│ ├── Visit: Visit types, duration │
│ ├── Condition: Top conditions by prevalence │
│ ├── Drug: Top drugs by utilization │
│ └── Measurement: Test distributions │
└──────────────────────────────────────────────────────┘
Yêu cầu: ACHILLES phải được chạy trước (xem Bài 13)
2.3 Search — Tìm Concepts
ATLAS → Search → Nhập "diabetes"
Kết quả:
┌──────────┬──────────────────────────────┬────────┬──────────┐
│ ID │ Name │ Domain │ Standard │
├──────────┼──────────────────────────────┼────────┼──────────┤
│ 201820 │ Diabetes mellitus │ Cond │ S │
│ 201826 │ Type 2 diabetes mellitus │ Cond │ S │
│ 201254 │ Type 1 diabetes mellitus │ Cond │ S │
│ 443238 │ Diabetic neuropathy │ Cond │ S │
│ 4193704 │ Type 2 DM w/renal compl │ Cond │ S │
└──────────┴──────────────────────────────┴────────┴──────────┘
Click vào concept → xem chi tiết:
- Hierarchical relationships (parents, children)
- Related concepts
- Record count trong CDM (nếu ACHILLES chạy rồi)
3. Workflow cơ bản trong ATLAS
3.1 Tạo Concept Set
Concept Set = tập hợp concepts có thể tái sử dụng
Ví dụ: "Bệnh tăng huyết áp" = tất cả concepts liên quan HTN
Bước 1: Concept Sets → New Concept Set
Bước 2: Đặt tên: "Hypertension Conditions"
Bước 3: Search → "hypertension" → Add concepts:
☑ 320128 Essential hypertension
☑ 316866 Hypertensive disorder (+ Include Descendants)
Bước 4: Save
Khi Include Descendants = ON:
→ Tự động bao gồm tất cả con/cháu trong SNOMED hierarchy
→ Malignant HTN, Renovascular HTN, Gestational HTN... đều được bao gồm
3.2 Tạo Cohort Definition (tóm tắt)
Cohort = nhóm bệnh nhân thỏa mãn tiêu chí
Ví dụ: Bệnh nhân tăng huyết áp mới khởi phát
Initial Event: Condition = "Hypertension Conditions" (concept set)
Inclusion:
- Có ít nhất 365 ngày observation trước event
- Không có HTN diagnosis trong 365 ngày trước
Exit: End of observation period
→ Chi tiết ở Bài 10
4. Chuyển đổi giữa CDM Sources
ATLAS hỗ trợ multi-source:
Dropdown "Source" → Chọn:
☑ Hospital XYZ Vietnam (50K patients)
○ Hospital ABC Northern (100K patients)
○ Insurance Dataset (500K patients)
Khi chuyển source:
→ Search results thay đổi (record counts khác)
→ Cohort generation chạy trên source đó
→ Characterization results từ source đó
→ Cùng 1 cohort definition, chạy trên nhiều sources
→ So sánh kết quả cross-source
5. ATLAS Configuration Tips
Performance:
- WebAPI cần ít nhất 2GB RAM (4GB khuyến nghị)
- CDM database cần indexes đầy đủ
- ACHILLES results cache giúp Data Sources load nhanh
Security:
- Production PHẢI enable authentication
- Dùng HTTPS (reverse proxy: Nginx/Traefik)
- Restrict network access đến WebAPI
Usability:
- Bookmark cohort definitions, concept sets (shared via URL)
- Export/Import cohort definitions (JSON format)
- Cộng đồng OHDSI chia sẻ cohort definitions phổ biến
trên forums.ohdsi.org
Tóm tắt
| Component | Mục đích |
|---|---|
| ATLAS | Web UI cho phân tích dữ liệu OMOP CDM |
| WebAPI | REST API backend kết nối ATLAS ↔ CDM Database |
| Data Sources | Dashboard thống kê CDM (cần ACHILLES) |
| Concept Sets | Tập hợp concepts tái sử dụng cho cohort definitions |
| Cohort Definitions | Định nghĩa nhóm bệnh nhân bằng tiêu chí lâm sàng |
Bài tiếp theo: ATLAS — Concept Sets & Cohort Definitions
